Dẫn bó cáp tổng băng qua sàn xưởng hoặc trung tâm triển lãm nếu phải cắt đục bê tông sẽ tốn kém hàng trăm triệu, còn dùng nẹp nhựa thông thường sẽ bị xe cơ giới cán nát vụn gây sập nguồn toàn bộ hệ thống. Lựa chọn dòng ghen bán nguyệt inox d120 kích thước cực đại gia công từ thép không gỉ sus 304 là giải pháp kỹ thuật kiên cố giúp bảo vệ trọn vẹn 28–35 đường cáp xương sống và chịu tải trọng nén trên 2 tấn. Tại nepgiare.com, chúng tôi sẵn kho mã D120 phôi dày 1.5mm siêu đanh chắc, hỗ trợ dập lỗ bu lông âm, cắt cữ miễn phí và giao hỏa tốc 2 giờ qua hotline 0968657494.
Thông số kỹ thuật và sức chứa bó cáp cực đại của nẹp inox D120

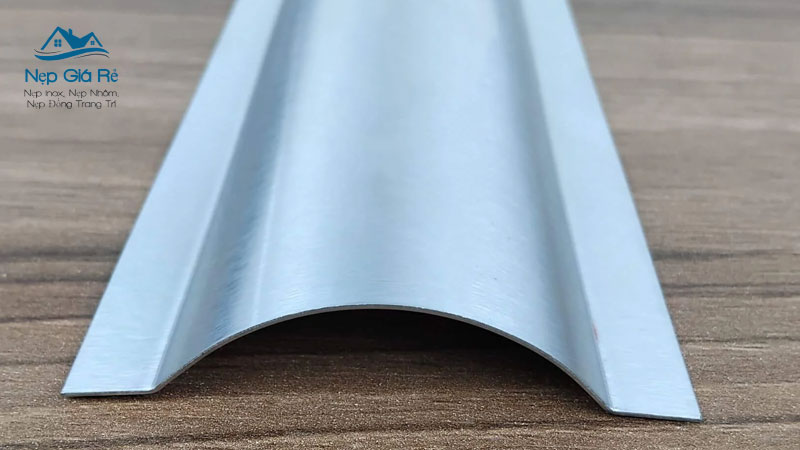

Ghen inox D120 là thanh bảo vệ cáp dạng vòm cung cực đại từ thép sus 304 dày 1.5mm, có bản rộng 120mm và cao 30mm, chuyên luồn bó cáp đại trục qua sàn. Kết cấu vòm tán lực khẩu độ lớn giúp chịu tải trọng xe nâng động cơ và xe tải bốc dỡ hàng nặng trên 2 tấn mà không biến dạng.
Để giúp anh/chị kiểm tra không gian bố trí đường dây cho công trình, dưới đây là bảng thông số cơ lý tính chi tiết:
| Thông Số Cơ Khí | Kích Thước Phủ Bì | Kích Thước Lọt Lòng Khoang Chứa | Độ Dày Phôi Thép | Dung Lượng Tối Ưu Cho Phép |
|---|---|---|---|---|
| Bản Rộng (W) | 120 mm | ~88 mm | 1.5 mm | Khoang chứa cực đại cho đại trục cáp |
| Chiều Cao (H) | 30 mm | ~26 mm | 1.5 mm | Đảm bảo không gian tản nhiệt tự nhiên |
| Chiều Dài Tiêu Chuẩn | Thanh 1.0 m | Hoặc thanh 2.0 m | Chuẩn sus 304 | Dập lỗ bắt bu lông âm theo bản vẽ |
Sức chứa thực tế khuyến nghị: Khoang chứa lọt lòng rộng 88mm và cao 26mm cho phép chứa cùng lúc 28 đến 35 sợi cáp mạng Cat6, hoặc kết hợp 16 đến 18 sợi dây nguồn bọc cao su 2×1.5mm, hoặc các cụm cáp động lực 3 pha bọc giáp kim loại kèm ống ruột gà kỹ thuật.
Cầm thanh nẹp D120 trên tay, anh/chị sẽ cảm nhận rõ độ đanh thép của vật liệu sus 304 chuẩn ASTM A240 [20], phôi dày dặn cầm đầm tay, nắn cạnh không hề lay chuyển, gõ đanh chắc như một khối kim loại đặc.
Cấu trúc vòm chịu tải trọng cực hạn trên 2 tấn và ngàm trượt gia cường
Tại các nhà máy tự động hóa, trung tâm triển lãm quốc tế hay khu vực bốc dỡ hàng hóa logistics, các phương tiện cơ giới hạng nặng di chuyển trực tiếp qua thanh ghen tạo ra áp lực đè nén cực hạn:
- Nguyên lý tán lực vòm parabol khẩu độ 120mm: Khẩu độ vòm rộng 120mm kết hợp chiều cao 30mm tạo thành một đường cong thoai thoải. Khi bánh xe nâng động cơ mang tải trọng trên 2 tấn hoặc xe tải nhẹ chở thiết bị lăn qua, trọng lực được truyền thẳng sang hai chân đế vững chãi và triệt tiêu vào sàn bê tông cốt thép, bảo vệ lõi đồng bên trong không bị dập gãy.
- Ngàm mang cá kép gia cường chống trượt nắp: Hệ ngàm cơ khí kép dày 1.5mm ôm chặt nắp vòm vào máng đế. Khi xe tải bốc xếp hàng phanh gấp hoặc xoay bánh lái ngay trên lưng nẹp, ngàm mang cá giữ chặt nắp vòm, triệt tiêu hoàn toàn nguy cơ bật nắp hay bung khớp nối.

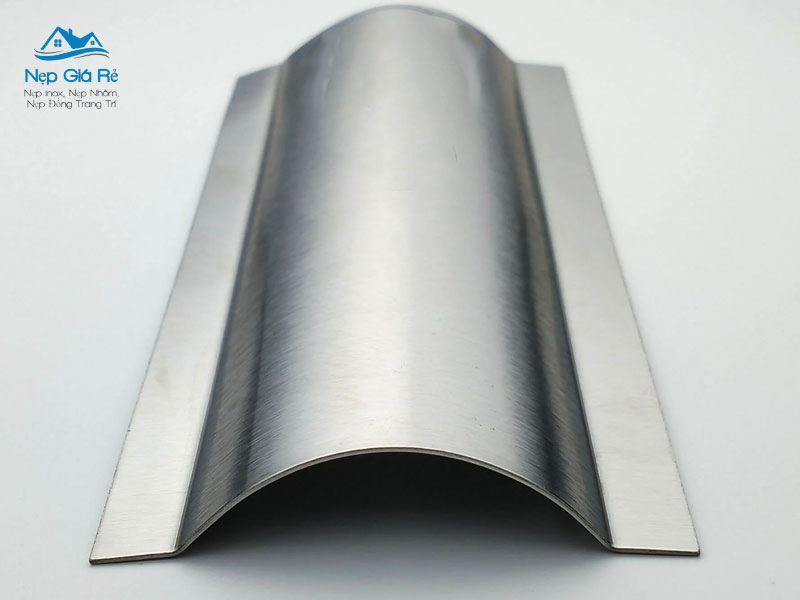

Định hình đại trục kỹ thuật cho nhà máy công nghiệp và trung tâm triển lãm
Việc dẫn một bó cáp khổng lồ đi nổi trên sàn nếu dùng các tấm thép gân tự chế hàn thô sẽ làm mất mỹ quan công trình. Mã nẹp D120 mang lại diện mạo kỹ thuật bề thế:
Dưới ánh sáng đèn trần nhà xưởng hoặc đèn rọi trung tâm hội nghị quốc tế, dải inox 304 xước hairline bản rộng 12cm sáng bóng tạo thành dải phân làn kỹ thuật sắc nét, mạch lạc. Bề mặt xước hairline mờ mịn màng che giấu tốt các vết trầy xước từ lốp xe cao su và bụi cát công nghiệp, duy trì nét hiện đại, sạch sẽ và quy chuẩn cho toàn bộ mặt bằng đại dự án.
Báo giá ghen bán nguyệt inox d120 xuất xưởng và dự toán theo mét
Dưới đây là bảng báo giá ghen bán nguyệt inox d120 xuất xưởng tham khảo tại tổng kho, hỗ trợ anh/chị tính toán dự toán vật tư chính xác:
| Quy Cách SKU | Chiều Rộng x Chiều Cao | Chiều Dài Thanh | Độ Dày Phôi Inox | Đơn Giá Xuất Xưởng (VNĐ) |
|---|---|---|---|---|
| Ghen D120 (Thanh 1m) | 120 mm x 30 mm | 1.0 mét | 1.5 mm | 350.000đ – 390.000đ / thanh |
| Ghen D120 (Thanh 2m) | 120 mm x 30 mm | 2.0 mét | 1.5 mm | 700.000đ – 780.000đ / thanh |
| Ghen D120 (Cắt theo yêu cầu) | 120 mm x 30 mm | Cắt lẻ tùy chỉnh | 1.5 mm | 350.000đ – 420.000đ / mét dài |
Công thức tính nhẩm vật tư nhanh:
Giả sử nhà xưởng cần kéo tuyến đại trục cáp từ phòng máy chủ sang khu vực dây chuyền sản xuất dài 16.0m.
- Tổng chiều dài thực tế: 16.0m dài.
- Cộng 5% hao hụt mối nối đối đầu: 16.0m x 1.05 = 16.8m.
- Quy đổi theo thanh tiêu chuẩn: Chọn 8 thanh 2.0m + 1 thanh 1.0m là vừa khít thi công.
Biện pháp thi công neo sàn chịu tải trọng cực đại cho ghen inox D120
Vì bản D120 chuyên chịu tải trọng xe cơ giới và xe nâng hàng nặng, quy trình thi công đòi hỏi kết hợp giữa liên kết cơ khí bu lông nở và hóa chất chuyên dụng:
1. Chuẩn bị mặt bằng và thông gió tản nhiệt
Vệ sinh sạch bụi cát, dầu mỡ trên sàn bê tông bằng máy hút bụi công nghiệp. Khi sắp xếp các bó cáp nguồn công suất lớn, thợ nên giữ lại khoảng trống tối thiểu 15% thể tích khoang chứa để không khí lưu thông tự nhiên, ngăn ngừa hiện tượng tích nhiệt làm lão hóa lớp vỏ cách điện của dây cáp.
2. Thi công cấy bu lông nở sắt M8 âm sàn
Bơm một lớp keo dán xây dựng chuyên dụng như titebond heavy duty hoặc xbond dày dưới mặt đáy máng nẹp. Tuyệt đối không dùng silicone axit apollo a300 vì tính axit sẽ gây ăn mòn lớp inox. Đồng thời, thợ tiến hành khoan cấy bu lông nở sắt M8 âm sàn bê tông so le hai bên mép chân đế với khoảng cách 40cm–50cm một điểm định vị để triệt tiêu hoàn toàn lực xô ngang và lực rung lắc cực lớn khi xe tải cán qua.
💡 Lưu ý Thợ Cả 1 phút:
Tại các vị trí nối tiếp đầu giữa hai thanh D120, thợ nên gia công một bản táp inox âm dài 10cm đặt lót dưới đáy máng để chống võng giáp lai khi bánh xe tải nặng cán qua điểm nối. Nếu keo thừa tràn ra mép nẹp trong quá trình siết bu lông, hãy chờ keo se mặt rồi dùng 1 giọt dầu gió xanh lau nhẹ là sạch bóng. Chờ keo khô cứng hoàn toàn mới tiến hành trượt sập nắp vòm.
Giới hạn kỹ thuật và trường hợp không nên dùng bản D120
Dù sở hữu sức chứa và độ bền cơ học dẫn đầu, bản D120 vẫn có những giới hạn ứng dụng thực tế:
Với chiều cao vòm 30mm và bản rộng 120mm, thanh nẹp tạo nên một gờ giảm tốc rất lớn trên mặt sàn. Do đó, sản phẩm tuyệt đối không phù hợp để lắp đặt trong văn phòng dân dụng, nhà ở hoặc các lối đi nội bộ chật hẹp vì sẽ gây vấp ngã nguy hiểm cho người đi bộ. Trong trường hợp khu vực chỉ cần luồn dưới 15 sợi cáp thông thường, anh/chị nên ưu tiên dùng bản D60, D80 hoặc D100 để tạo độ dốc thoai thoải hơn cho mặt sàn.
Giải đáp thắc mắc thường gặp về nẹp sàn inox D120
Khi tìm hiểu và đặt mua nẹp cho các đại dự án, các kỹ sư và chủ đầu tư thường quan tâm đến các vấn đề kỹ thuật sau:
- Xe nâng động cơ tải trọng 2.5 tấn chạy qua có làm bẹp mép nẹp D120 không? Với độ dày phôi thép 1.5mm từ inox 304 nguyên khối kết hợp vòm cong tán lực và hệ bu lông nở neo sàn vững chắc, nẹp D120 chịu được tải trọng nén tĩnh và động trên 2 tấn phân bố đều mà không bị móp méo hay cong vênh nắp.
- Đơn hàng dự án khối lượng lớn có được hỗ trợ dập sẵn lỗ bu lông và cắt cữ miễn phí không? nepgiare.com phục vụ chu đáo mọi quy mô dự án. Xưởng cơ khí hỗ trợ dập sẵn lỗ bắt bu lông âm theo khoảng cách yêu cầu và cắt chuẩn từng đoạn theo bản vẽ hoàn toàn miễn phí trước khi xuất xưởng.
- Thao tác tháo mở nắp trượt kích thước lớn khi bảo dưỡng cáp ngầm có bị kẹt rãnh không? Kết cấu ngàm trượt cơ khí được gia công chuẩn xác trên máy CNC. Khi lắp đặt đúng kỹ thuật không làm vặn xoắn máng đế, thợ có thể trượt mở nắp vòm nhẹ nhàng dọc theo thân nẹp để kiểm tra hoặc bổ sung cáp mới mà không cần đục phá mặt sàn.
Lắp đặt hệ ghen bán nguyệt inox d120 chuẩn mác thép sus 304 là giải pháp tối ưu giúp bảo vệ an toàn cho đại trục cáp xương sống chịu lực tải trọng nặng, đồng thời duy trì nét chuyên nghiệp, ngăn nắp cho sàn showroom và nhà xưởng. Khi cần nhận thanh mẫu thực tế 10cm để kiểm tra độ dày phôi hoặc cần tư vấn phương án bốc tách số lượng mét nẹp cho công trình, anh/chị hãy liên hệ ngay với đội ngũ kỹ thuật của nepgiare.com qua hotline 0968657494 để nhận báo giá chiết khấu tại kho và dịch vụ giao hàng hỏa tốc tận chân công trình.
